Kiến thức chính về máy bơm nước thải

Bơm nước thảinằm dưới danh mục máy bơm không glog và có nhiều loại khác nhau, chủ yếu là các mô hình chìm và cài đặt khô. Hiện tại, loại chìm phổ biến nhất là bơm nước thải chìm WQ Series, trong khi các loại được cài đặt khô điển hình bao gồm bơm nước thải ngang W Series và bơm nước thải dọc WL Series.

Những máy bơm này chủ yếu được sử dụng để vận chuyển nước thải, phân hoặc chất lỏng của thành phố có chứa các hạt rắn như sợi và phế liệu giấy. Nói chung, nhiệt độ của môi trường được chuyển tải không được vượt quá 50 ° C. Một thách thức lớn với máy bơm nước thải là môi trường được truyền đạt thường chứa các chất xơ có xu hướng vướng vào hoặc tụ lại với nhau. Điều này làm cho dòng chảy của bơm dễ bị tắc nghẽn một lần bị chặn, máy bơm sẽ không hoạt động bình thường và trong trường hợp nghiêm trọng, động cơ có thể bị đốt cháy. Những vấn đề như vậy dẫn đến xả nước thải kém, điều này phá vỡ đáng kể đời sống đô thị và gây hại cho việc bảo vệ môi trường. Do đó, sức đề kháng và độ tin cậy là các yếu tố quan trọng trong việc đánh giá chất lượng của bơm nước thải.

Giống như các loại máy bơm khác, máy bơm nước thải có hai thành phần chính: bánh công tác và volute. Hiệu suất của hai phần này trực tiếp xác định hiệu suất tổng thể của máy bơm. Cụ thể, khả năng chống tắc nghẽn, hiệu quả, khả năng chống xâm thực và khả năng chống mài mòn của bơm nước thải chủ yếu được đảm bảo bởi bánh công tác và volute. Dưới đây là một sự cố chi tiết của từng thành phần:

1. Cấu trúc bánh công tác

Impellers cho bơm nước thải được phân loại chủ yếu thành bốn loại: loại cánh quạt (mở ， bán mở hoặc đóng), loại xoáy, loại kênh (bao gồm kênh đơn và kênh kép) và loại trung tâm vít.

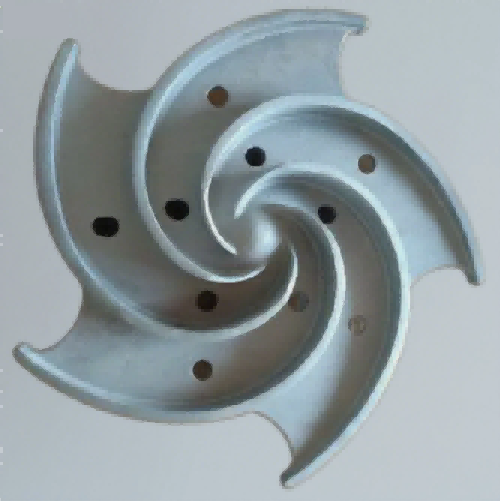

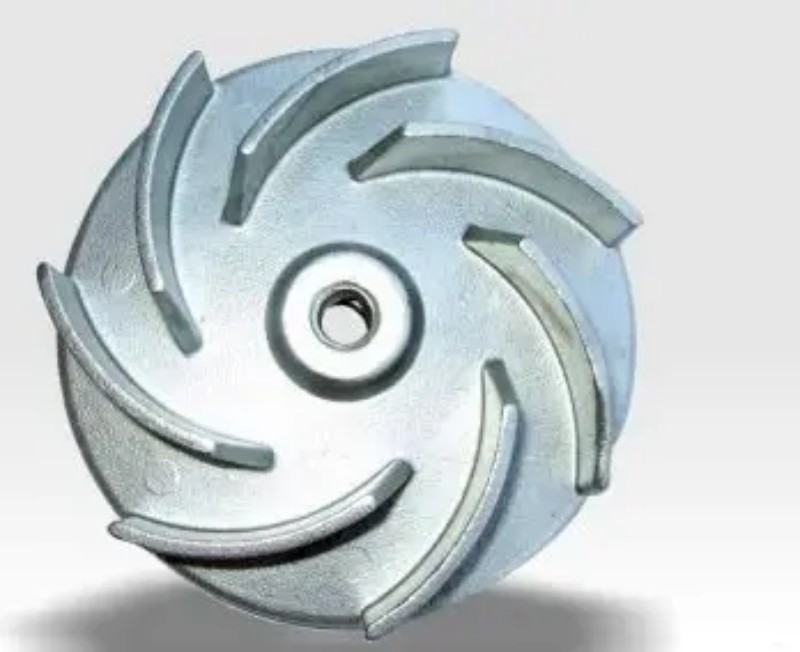

● Các cánh quạt mở/bán mở: Những kẻ thúc đẩy này rất dễ sản xuất. Nếu một tắc nghẽn xảy ra bên trong bánh công tác, việc làm sạch và bảo trì có thể được thực hiện nhanh chóng. Tuy nhiên, trong quá trình hoạt động lâu dài, các hạt mài mòn sẽ mở rộng khoảng cách giữa các van và thành bên trong của đường bay, dẫn đến giảm hiệu quả. Khoảng cách mở rộng này cũng phá vỡ sự phân bố chênh lệch áp suất trên các van, gây ra tổn thất xoáy đáng kể và tăng lực dọc trục trên bơm. Ngoài ra, sự ổn định của dòng chất lỏng trong đoạn văn bị xâm phạm, dẫn đến rung động bơm. Impeller mở/bán mở không phù hợp để truyền tải môi trường với các hạt lớn hoặc sợi dài. Về mặt hiệu suất, hiệu quả của chúng tương đối thấp, việc đưa ra khoảng 92% so với các động cơ đóng kín tiêu chuẩn và đường cong đầu của họ tương đối phẳng.

● Các cánh quạt xoáy: Đối với các máy bơm được trang bị loại bánh công tác này, công tác cánh quạt được tách ra một phần hoặc hoàn toàn với đoạn dòng chảy Volute. Thiết kế này đảm bảo khả năng chống tắc nghẽn tuyệt vời, cho phép máy bơm xử lý các hạt lớn và sợi dài một cách hiệu quả. Bên trong các đường bay, các hạt di chuyển dưới sự đẩy của dòng điện xoáy được tạo ra bởi vòng quay của bánh công tác. Các hạt lơ lửng không tự tạo ra năng lượng nhưng trao đổi năng lượng với chất lỏng trong đoạn văn. Trong suốt dòng chảy, các hạt lơ lửng hoặc sợi dài không tiếp xúc với các van, vì vậy hao mòn cánh là tối thiểu và không có khoảng cách mở rộng do mài mòn. Điều này có nghĩa là hiệu quả của máy bơm sẽ không giảm đáng kể khi sử dụng lâu dài. Máy bơm cánh quạt xoáy là lý tưởng để truyền tải môi trường với các hạt lớn và sợi dài. Tuy nhiên, hiệu quả của chúng tương đối thấp, chỉ có khoảng 70% so với các cánh quạt kín tiêu chuẩn, và đường cong hiệu suất của chúng bằng phẳng.

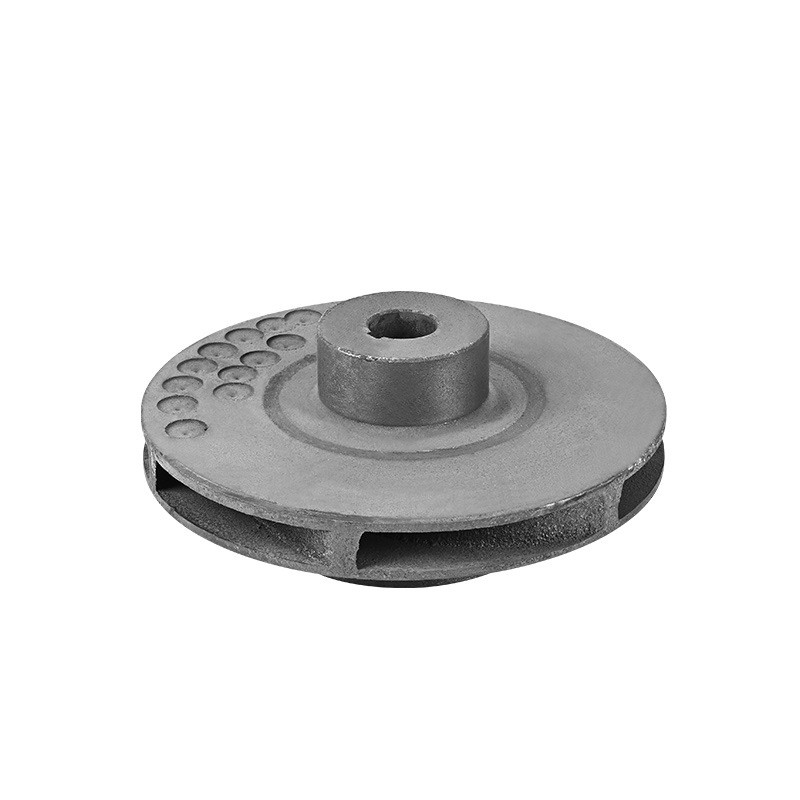

● Impeller đóng: Impeller đóng mang lại hiệu quả cao và duy trì hiệu suất ổn định trong quá trình hoạt động lâu dài. Máy bơm có các động cơ đóng kín có lực trục nhỏ hơn và các van phụ có thể được lắp đặt ở vỏ phía trước và phía sau. Các van phụ trợ trên nắp phía trước làm giảm tổn thất xoáy tại đầu vào cánh quạt và giảm thiểu hao mòn hạt trên vòng niêm phong. Những người ở phía sau không chỉ cân bằng lực dọc trục mà còn ngăn chặn các hạt lơ lửng xâm nhập vào buồng con dấu cơ học, bảo vệ con dấu cơ học. Hạn chế chính của những người cố gắng đóng là kháng guốc kém, chúng dễ dàng bị vướng vào các sợi và không phù hợp để vận chuyển nước thải không được xử lý có chứa các hạt lớn (hoặc sợi dài).

● Impellers kênh: Những kẻ thúc đẩy này không có van truyền thống; Thay vào đó, chúng có một lối đi dòng cong chạy từ đầu vào đến ổ cắm. Thiết kế này làm cho chúng lý tưởng để truyền tải phương tiện truyền thông với các hạt lớn và sợi dài, vì chúng cung cấp khả năng chống tắc nghẽn mạnh mẽ. Về mặt hiệu suất, hiệu quả của chúng tương đương với những người đóng cửa đóng tiêu chuẩn. Tuy nhiên, các máy bơm với các động cơ xoay kênh có đường cong đầu dốc hơn và đường cong năng lượng ổn định, ngăn chặn các vấn đề công suất quá mức. Điều đó nói rằng, khả năng chống xâm thực của chúng không tốt bằng các động cơ đóng kín, vì vậy chúng đặc biệt phù hợp cho các máy bơm có các cửa vào áp suất.

● Impellers tập trung vào vít: Những kẻ thúc đẩy này có các van xoắn ốc kéo dài theo trục từ cổng hút trên một trung tâm hình nón. Bơm với loại bánh công tác này kết hợp các chức năng của bơm dịch chuyển dương và bơm ly tâm. Khi các hạt lơ lửng đi qua các van, chúng không va chạm với bất kỳ bộ phận bên trong nào của máy bơm, đảm bảo thiệt hại tối thiểu cho môi trường được chuyển tải. Thiết kế xoắn ốc cũng tăng cường sự đi qua của các hạt lơ lửng, làm cho các máy bơm này phù hợp để truyền tải môi trường với các hạt lớn, sợi dài hoặc nồng độ cao. Chúng vượt trội trong các kịch bản trong đó giảm thiểu thiệt hại cho môi trường được truyền đạt là một yêu cầu nghiêm ngặt. Về hiệu suất, các máy bơm này có đường cong đầu thả dốc và đường cong công suất phẳng.

2. Volutes (buồng áp lực)

Loại Volute phổ biến nhất được sử dụng trong bơm nước thải là vỏ Volute. Đối với máy bơm chìm tích hợp, bộ khuếch tán xuyên tâm hoặc bộ khuếch tán kiểu kênh thường được ưa thích. Vỏ Volute có ba thiết kế: xoắn ốc, hình khuyên và trung gian (bán tinh thần).

● Volutes xoắn ốc: Chúng hiếm khi được sử dụng trong bơm nước thải do cấu trúc phức tạp và xu hướng bẫy tạp chất.

● Voluts hình khuyên: Với cấu trúc đơn giản và quy trình sản xuất dễ dàngBơm nước thải. Tuy nhiên, phạm vi ứng dụng của họ đã dần bị thu hẹp kể từ khi giới thiệu các volutes trung gian.

● Các volutes trung gian (bán tinh thần): Những volutes này kết hợp hiệu quả cao của các voluts xoắn ốc và tính thấm mạnh (kháng tắc nghẽn) của các volut hình khuyên. Do đó, họ đã nhận được sự chú ý ngày càng tăng từ các nhà sản xuất.

Phần kết luận

Về bản chất, bất kỳ loạt máy bơm nước thải nào là sự kết hợp của các loại bánh công tác và thiết kế volute khác nhau, được thiết kế để đáp ứng các yêu cầu của phương tiện được chuyển đổi và điều kiện lắp đặt. Miễn là cánh quạt và volute được kết hợp tối ưu, hiệu suất tổng thể của máy bơm, bao gồm cả khả năng chống guốc, hiệu quả và độ tin cậy của máy bơm sẽ được đảm bảo.
