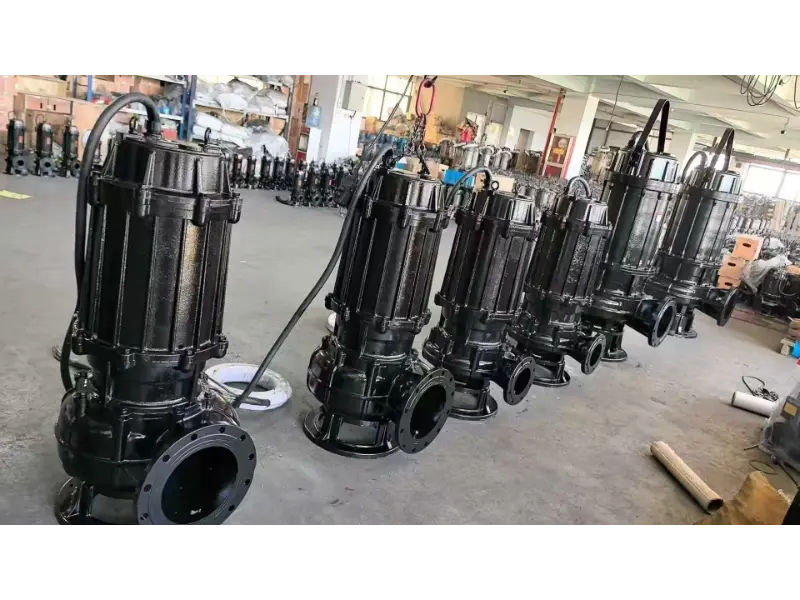

Giới thiệu máy bơm nước thải không bị tắc
Máy bơm nước thải: Loại và thành phần cốt lõi
Máy bơm nước thải là loại máy bơm không gây tắc nghẽn và có nhiều dạng khác nhau, chẳng hạn như loại chìm và loại khô. Loại khô bao gồm rôto cammáy bơm nước thải, chủ yếu được sử dụng để vận chuyển nước thải đô thị. Nhiệt độ của môi trường truyền tải thường không cao hơn 80°C. Vì môi trường thường chứa các vật liệu dạng sợi có xu hướng bị rối nên đường dẫn dòng chảy của các máy bơm này dễ bị tắc nghẽn. Do đó, khả năng chống tắc nghẽn và độ tin cậy là những yếu tố quan trọng quyết định chất lượng của máy bơm nước thải.
Giống như các máy bơm khác, cánh quạt và vỏ xoắn ốc (hoặc bộ khuếch tán) là hai thành phần cốt lõi của máy bơm.máy bơm nước thải. Hiệu suất của chúng về cơ bản quyết định khả năng tổng thể của máy bơm. Khả năng chống tắc nghẽn và chống mài mòn của máy bơm chủ yếu được đảm bảo bởi hai bộ phận này. Hãy chia nhỏ chúng ra:
Các loại kết cấu cánh quạt:
Thiết kế cánh quạt chủ yếu được phân loại thành bốn loại: Loại cánh gạt (Mở và đóng), Loại xoáy, Loại kênh (bao gồm Kênh đơn và Kênh đôi) và Loại ly tâm trục vít.
Cánh quạt mở và bán mở:Đây là những dễ dàng để sản xuất. Nếu tắc nghẽn xảy ra bên trong cánh quạt, chúng tương đối đơn giản để làm sạch và bảo trì. Tuy nhiên, trong quá trình vận hành lâu dài, sự mài mòn từ các hạt có thể làm tăng khoảng cách giữa các cánh gạt và thành trong của vỏ xoắn ốc, dẫn đến giảm hiệu suất. Khe hở mở rộng này cũng làm gián đoạn sự phân bổ áp suất trên các cánh gạt và làm mất ổn định mô hình dòng chảy trong đường dẫn, gây ra rung động cho máy bơm. Loại này không phù hợp để xử lý vật liệu chứa chất rắn lớn hoặc sợi dài. Về hiệu suất, hiệu suất của nó thấp, chỉ đạt tối đa khoảng 92% so với cánh quạt đóng tiêu chuẩn. Đường cong đầu của nó tương đối bằng phẳng.
Cánh quạt xoáy:Trong các máy bơm sử dụng thiết kế này, bánh công tác được làm lõm một phần hoặc hoàn toàn vào đường dẫn dòng chính của vỏ xoắn ốc. Điều này mang lại cho nó hiệu suất không bị tắc nghẽn tuyệt vời và khả năng mạnh mẽ để vượt qua các chất rắn lớn và sợi dài. Trong quá trình vận hành, các hạt lơ lửng hoặc sợi dài không tiếp xúc trực tiếp với các cánh cánh quạt. Điều này dẫn đến độ mài mòn tối thiểu trên các cánh gạt và không có vấn đề về khe hở mở rộng do mài mòn, do đó hiệu suất không giảm nghiêm trọng khi sử dụng lâu dài. Máy bơm có cánh quạt này phù hợp để vận chuyển phương tiện chứa chất rắn lớn và sợi dài. Về mặt hiệu suất, hiệu suất của nó thấp hơn, chỉ bằng khoảng 70% so với cánh quạt đóng tiêu chuẩn và đường cong đầu của nó tương đối bằng phẳng.
Cánh quạt đóng:Loại này thường mang lại hiệu quả cao hơn và duy trì hiệu suất ổn định khi hoạt động lâu dài. Máy bơm sử dụng cánh quạt kín có lực đẩy dọc trục thấp hơn. Các cánh gạt phụ có thể được lắp thêm ở cả tấm che phía trước và phía sau. Cánh gạt phụ phía trước giúp giảm tổn thất xoáy ở đầu vào cánh quạt và làm mòn vòng mài mòn do các hạt gây ra. Các cánh phụ của tấm che phía sau không chỉ giúp cân bằng lực đẩy dọc trục mà còn ngăn chặn các hạt lơ lửng xâm nhập vào buồng phốt cơ khí, do đó bảo vệ phốt. Tuy nhiên, loại này có đặc tính không gây tắc nghẽn kém, dễ bị vướng víu và không phù hợp để vận chuyển nước thải thô chứa chất rắn lớn hoặc sợi dài.
Bánh công tác kênh:Đây là loại cánh quạt không cánh trong đó đường dẫn dòng chảy là một kênh cong từ đầu vào đến đầu ra. Điều này làm cho nó phù hợp để vận chuyển vật liệu có chất rắn lớn và sợi dài, mang lại khả năng chống tắc nghẽn tốt. Về mặt hiệu suất, hiệu suất của nó cao và có thể so sánh với cánh quạt kín tiêu chuẩn. Tuy nhiên, máy bơm sử dụng loại cánh quạt này có đường cong đầu dốc hơn. Đường cong công suất tương đối ổn định, giảm nguy cơ quá tải động cơ. Hiệu suất tạo bọt của nó kém hơn so với cánh quạt kín tiêu chuẩn, khiến nó đặc biệt phù hợp với máy bơm có đầu vào điều áp.
Cánh quạt ly tâm trục vít:Các cánh của bánh công tác này là các lưỡi xoắn xoắn kéo dài theo trục từ phía hút trên một trục hình nón. Máy bơm có cánh quạt này kết hợp các tính năng của máy bơm ly tâm và chuyển vị tích cực. Khi các hạt lơ lửng chảy qua, chúng không tác động đến bất kỳ bộ phận nào của máy bơm, dẫn đến ít gây hư hại cho cả máy bơm và môi chất được vận chuyển. Do tác động đẩy của trục vít nên nó có khả năng xuyên qua mạnh mẽ các chất rắn lơ lửng. Do đó, máy bơm có cánh quạt này phù hợp với môi trường chứa chất rắn lớn, sợi dài và nồng độ cao. Chúng đặc biệt có lợi khi thiệt hại tối thiểu đối với phương tiện truyền tải là rất quan trọng. Về hiệu suất, những máy bơm này có đường cong đầu dốc và đường cong công suất tương đối bằng phẳng.
Vỏ / Bộ khuếch tán xoắn ốc:
Loại vỏ xoắn ốc phổ biến nhất được sử dụng trongmáy bơm nước thảilà xoắn ốc. Đối với máy bơm chìm lắp đặt ướt, bộ khuếch tán hướng tâm hoặc bộ khuếch tán kênh thường được chọn. Xoắn ốc có ba loại chính: loại xoắn ốc (xoắn ốc), loại hình khuyên và loại bán xoắn ốc (trung gian). Dây xoắn ốc thực sự hiếm khi được sử dụng trong máy bơm nước thải. Vòng xoắn hình khuyên do cấu trúc đơn giản và dễ sản xuất nên phổ biến hơn trong các máy bơm nước thải nhỏ. Tuy nhiên, với sự ra đời của loại bán xoắn ốc, việc sử dụng loại hình khuyên đang giảm dần. Điều này là do loại bán xoắn ốc kết hợp hiệu suất cao của loại xoắn ốc với khả năng đi qua cao của loại hình khuyên, khiến nó ngày càng được các nhà sản xuất ưa chuộng.
Tóm lại, bất kỳ dòng máy bơm nước thải nào về cơ bản đều là sự kết hợp của các loại cánh quạt khác nhau và các loại máy khuếch tán/xoắn ốc khác nhau. Miễn là cánh quạt và bộ phận xoắn ốc/bộ khuếch tán phù hợp với yêu cầu ứng dụng thì hiệu suất tổng thể của máy bơm sẽ đáp ứng được nhiệm vụ.
