Phân loại máy bơm nước thải và giới thiệu các loại cánh quạt máy bơm nước thải

Phân loại máy bơm nước thải

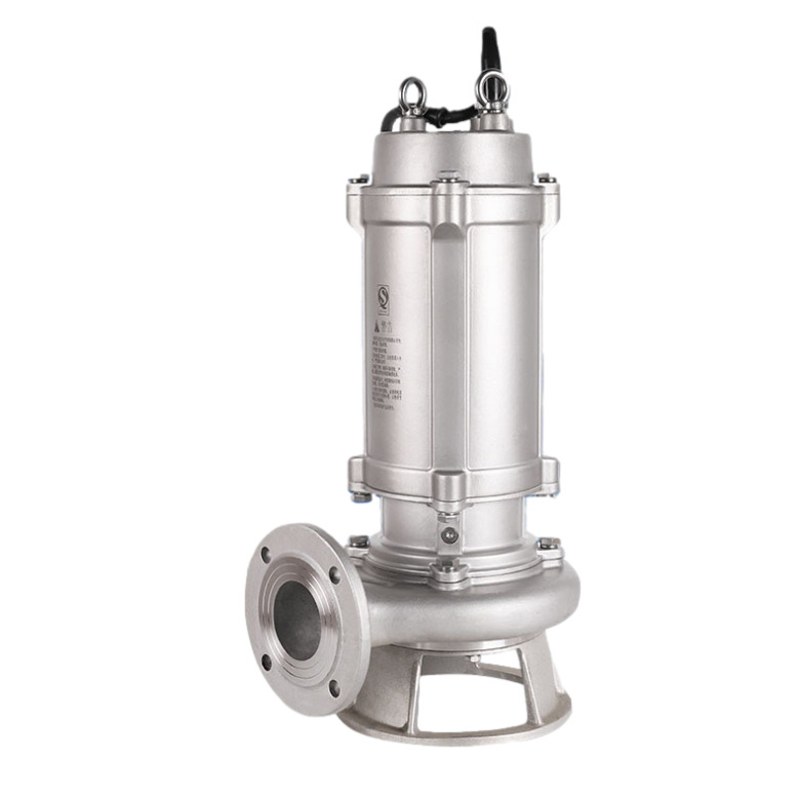

Máy bơm nước thải có thể được phân loại thành các loại sau:máy bơm nước thải(loại dưới chất lỏng), máy bơm nước thải đường ống, máy bơm nước thải chìm (loại ngập hoàn toàn), máy bơm nước thải trục đứng, máy bơm nước thải chống ăn mòn, máy bơm nước thải chịu axit và máy bơm nước thải tự mồi.

Các mẫu máy bơm nước thải phổ biến bao gồm dòng PW và dòng PWL:

- Đối với máy bơm nước thải dòng PW, buồng áp suất (xoắn ốc) phổ biến nhất là loại xoắn ốc. Đối với máy bơm chìm tích hợp, cánh dẫn hướng hướng tâm hoặc cánh dẫn hướng kiểu kênh thường được sử dụng.

- Đối với máy bơm nước thải dòng PWL, cánh quạt và buồng áp suất là hai thành phần cốt lõi—hiệu suất của chúng quyết định trực tiếp đến hiệu suất tổng thể của máy bơm.

Giống như các máy bơm khác, máy bơm nước thải dựa vào hai thành phần cốt lõi: cánh quạt và buồng áp suất. Chất lượng của hai bộ phận này quyết định hiệu suất của máy bơm, bao gồm khả năng chống tắc nghẽn, hiệu suất, khả năng chống xâm thực và chống mài mòn. Dưới đây là phần giới thiệu chi tiết về từng thành phần, tập trung vào cánh quạt:

1. Các loại kết cấu cánh quạt

Cấu trúc cánh quạt cho máy bơm nước thải thuộc bốn loại chính: loại cánh (mở và đóng), xoáy, loại kênh (kênh đơn và kênh đôi) và ly tâm trục vít.

① Cánh quạt kiểu cánh (Mở và bán mở)

Cánh quạt mở và bán mở rất dễ sản xuất. Nếu chúng bị tắc, việc vệ sinh và bảo trì rất đơn giản. Tuy nhiên, trong quá trình vận hành lâu dài, sự mài mòn của các hạt sẽ làm tăng khoảng cách giữa các cánh gạt và thành bên trong của buồng áp suất—điều này làm giảm hiệu suất của máy bơm. Khe hở lớn hơn cũng làm gián đoạn sự phân bố chênh lệch áp suất trên các cánh gạt, gây ra tổn thất xoáy đáng kể và làm tăng lực dọc trục của máy bơm. Ngoài ra, khe hở mở rộng làm mất ổn định mô hình dòng chảy của chất lỏng trong kênh, dẫn đến rung động của máy bơm.

Loại cánh quạt này không phù hợp để vận chuyển vật liệu có hạt lớn hoặc sợi dài. Về hiệu suất, hiệu suất tối đa của nó chỉ bằng khoảng 92% so với cánh quạt kín thông thường và đường cong đầu của nó tương đối bằng phẳng.

② Cánh quạt xoáy

Đối với máy bơm có cánh quạt dạng xoáy, một phần hoặc toàn bộ cánh quạt được tách ra khỏi kênh dòng chảy của buồng áp suất. Thiết kế này mang lại cho máy bơm hiệu suất chống tắc nghẽn tuyệt vời và khả năng đi qua các hạt và sợi dài mạnh mẽ. Khi các hạt di chuyển trong buồng áp suất, chúng được điều khiển bởi dòng xoáy được tạo ra bởi chuyển động quay của bánh công tác - bản thân các hạt lơ lửng không tạo ra năng lượng mà trao đổi năng lượng với chất lỏng trong kênh.

Trong quá trình chảy, các hạt lơ lửng hoặc sợi dài không tiếp xúc với cánh gạt, do đó độ mài mòn của cánh gạt là tối thiểu. Không có vấn đề về hiệu suất giảm mạnh do khoảng cách lớn do mài mòn trong quá trình hoạt động lâu dài. Máy bơm có cánh quạt xoáy rất lý tưởng để vận chuyển phương tiện chứa các hạt lớn và sợi dài.

Về hiệu suất, hiệu suất của chúng tương đối thấp (chỉ bằng khoảng 70% so với cánh quạt kín thông thường) và đường cong đầu của chúng bằng phẳng.

③ Cánh quạt đóng

Cánh quạt kín có hiệu suất tương đối cao và duy trì hoạt động ổn định trong quá trình hoạt động lâu dài. Máy bơm được trang bị cánh quạt kín có lực dọc trục nhỏ và các cánh gạt phụ có thể được lắp đặt trên các tấm bìa trước và sau:

- Cánh gạt phụ trên nắp trước giúp giảm tổn thất xoáy ở đầu vào cánh quạt và giảm thiểu mài mòn hạt trên vòng đệm.

- Cánh gạt phụ trên nắp sau không chỉ cân bằng lực dọc trục mà còn ngăn chặn các hạt lơ lửng xâm nhập vào khoang phốt cơ khí, bảo vệ phốt cơ khí.

Tuy nhiên, cánh quạt kín có hiệu suất chống tắc nghẽn kém và dễ bị vướng víu. Chúng không thích hợp để vận chuyển nước thải chưa qua xử lý có chứa các hạt lớn hoặc sợi dài.

④ Cánh quạt loại kênh

Cánh quạt kiểu kênh là “không có cánh”—kênh dòng chảy của chúng là một đoạn cong chạy từ đầu vào đến đầu ra. Thiết kế này giúp chúng có khả năng chống tắc nghẽn cao và thích hợp để vận chuyển phương tiện có hạt lớn và sợi dài.

Về hiệu suất, hiệu suất của chúng gần bằng với các loại cánh quạt kín thông thường, nhưng đường cong đầu của máy bơm có cánh quạt này dốc hơn. Đường cong công suất tương đối ổn định nên ít có nguy cơ quá tải. Tuy nhiên, khả năng chống xâm thực của chúng không tốt bằng các cánh quạt kín thông thường và chúng đặc biệt thích hợp cho máy bơm có đầu vào điều áp.

⑤ Cánh quạt ly tâm trục vít

Các cánh của cánh quạt ly tâm trục vít là các cánh xoắn ốc kéo dài theo trục từ cổng hút trên một trục hình nón. Máy bơm có cánh quạt này kết hợp các chức năng của máy bơm chuyển tích cực và máy bơm ly tâm:

- Khi các hạt lơ lửng đi qua cánh gạt, chúng không va chạm với bất kỳ bộ phận nào của máy bơm nên ít gây hư hại cho các hạt và giảm thiểu sự gián đoạn cho môi trường vận chuyển.

- Nhờ tác dụng đẩy của cấu trúc xoắn ốc nên cánh quạt có khả năng xuyên qua các hạt lơ lửng mạnh mẽ.

Loại cánh quạt này lý tưởng để vận chuyển môi trường có hạt lớn, sợi dài hoặc nồng độ cao. Nó có những lợi thế rõ ràng trong các tình huống mà phương tiện vận chuyển phải được bảo vệ khỏi bị hư hại. Về hiệu suất, máy bơm có cánh quạt này có đường cong đầu dốc và đường cong công suất tương đối bằng phẳng.

2. Cấu tạo buồng áp lực

Buồng áp suất phổ biến nhất cho máy bơm nước thải là buồng áp lực; đối với máy bơm chìm lắp sẵn, cánh dẫn hướng hướng tâm hoặc cánh dẫn hướng kiểu kênh thường được sử dụng. Volute có ba loại:

- Ống xoắn ốc: Ít được sử dụng trong máy bơm nước thải.

- Ống xoắn hình khuyên: Cấu tạo đơn giản, dễ chế tạo nên được sử dụng phổ biến hơn trong các máy bơm nước thải cỡ nhỏ. Tuy nhiên, phạm vi ứng dụng của chúng đã dần bị thu hẹp lại với sự xuất hiện của các dây xoắn trung gian.

- Xoắn ốc trung gian (bán xoắn ốc): Kết hợp giữa hiệu suất cao của xoắn ốc xoắn ốc và tính thấm cao của xoắn ốc hình khuyên nên chúng ngày càng được các nhà sản xuất ưa chuộng.

Phần kết luận

Tóm lại, bất kỳ loạtmáy bơm nước thảivề cơ bản là sự kết hợp giữa một loại cánh quạt cụ thể và thiết kế buồng áp suất, được điều chỉnh phù hợp với yêu cầu lắp đặt và phương tiện vận chuyển. Miễn là cánh quạt và buồng áp suất được kết hợp tối ưu thì các chỉ số hoạt động khác nhau của máy bơm có thể được đảm bảo. Tất nhiên, việc thiết kế và sản xuất các thành phần khác cũng không nên bỏ qua.
